LiDAR Visueel Intelligente Monitoring

ST2303B/S V4.0-r LiDAR Visueel Intelligente Monitoring
√ Verantwoordelijk voor het feit dat het apparaat een dubbele-camera-geïntegreerde ontwerpstructuur heeft
√ Uitgerust met een camera met sterrenlicht-niveau met lage- verlichtingssterkte
√ Real{0}}puntenwolkverzameling, LiDAR (lichtdetectie en bereik), visueel intelligente monitoring, gegevensfusie met meerdere-sensoren
√ Kan eenvoudig omgevingen met weinig licht- en nachtscènes beheren en voldoen aan de behoeften van 24-uurs bewaking
√ 3D-reconstructie, front--analyse, intelligente identificatie, koppeling met zichtbaar licht
√ Verzamelen van video-/beeldgegevens, monitort en identificeert automatisch verborgen gevaren en geeft tijdig waarschuwingen
√ Realiseert de functie van gevisualiseerde online monitoring van transmissielijnen

Aanvraag sturen

product Introductie

Als u visuele, intelligente lidar-monitoring nodig heeft om u te helpen met uw bedrijf, kunt u deze bij onze fabriek kopen. Als een van de toonaangevende fabrikanten in China bieden wij u lage prijzen en ongeëvenaarde services.

Onze visuele transmissielijnoplossingen worden veel gebruikt in State Grid en China Southern Power Grid. We hebben onze front{1}}apparatuur geïnstalleerd op 30.000 transmissielijnmasten in China. Onze oplossingen worden gebruikt om op intelligente wijze veiligheidsrisico's in elektriciteitsleidingen en communicatievezels, maar ook in de omgeving, te identificeren. En het zal automatisch een alarm naar het online platform sturen om werknemers op de hoogte te stellen om te onderhouden. Dit verkleint de kans op ongevallen aanzienlijk (vermindert de kans op stroomuitval en struikelblokken) en kan handmatige inspecties vervangen. Het lost 80% van de elektronische surveillanceproblemen op tegen 20% van de kosten. De uitgebreide monitoring- en vroegtijdige waarschuwingsinformatie over verborgen gevaren in kanalen wordt 24 uur per dag in realtime gepusht, wat de kwaliteit van OHL-inspecties verbetert.

product-628-421

Video

Beschrijving

Het apparaat neemt de ontwerpstructuur over van camera- en LiDAR-integratie en bevat een niet-herhalende LiDAR-scansensor. Via de geïntegreerde technologie voor apparaatintegratie, multi-sensordatafusietechnologie, intelligente beheertechnologie voor big dataplatforms, ontworpen LiDAR real{3}}time drie-dimensionale herconfiguratie van verborgen problemen bij krachtoverbrenging, nauwkeurig afstandsapparaat en visualisatiewaarschuwingssysteem, om de transmissiekanaalvoertuigen, boomgroei, terreinveranderingen en draadboogdoorbuiging verborgen problemen met integratiemonitoring op te lossen. Realiseerde een driedimensionale reconstructie van het gezichtsveld van het transmissiekanaal, verfijning van verborgen transmissieproblemen en visualisatie van beheer van vroegtijdige waarschuwingen.

Toepassingsachtergrond

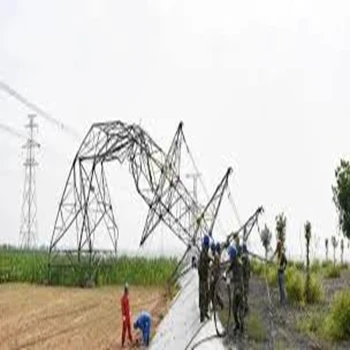

Bovengrondse transmissielijnen zijn over het algemeen enkele kilometers tot honderden kilometers lang. Lijnapparatuur werkt lange tijd in de natuurlijke omgeving en wordt beïnvloed door verschillende klimatologische omstandigheden (zoals stormen, overstromingen, ijs en sneeuw, zware mist, vervuiling, blikseminslagen, enz.); daarnaast zijn er nog andere externe schades (zoals schade aan bouwmachines, enz.). Deze factoren brengen de veilige werking van de lijn op elk moment in gevaar. Als er eenmaal een storing optreedt, duurt het daarom lang voordat de reparatie is uitgevoerd, wat resulteert in verschillende mate van verlies. Het is noodzakelijk om de inspectie van de lijn te versterken, verborgen gevaren op tijd te repareren en te elimineren en veiligheidsmaatregelen te formuleren.

Waarom kiezen voor Senter Vision Intelligente inspectieapparatuur voor bovengrondse transmissielijnen

SENTER ST2303B beveiligingscameramonitorsysteem met hoge-resolutie kan locatiebewaking op afstand uitvoeren. Het is ontworpen voor gebruik op plaatsen waar geen stroomelektronica en geen netwerk aanwezig is. Omdat hij wordt aangedreven door zonnepanelen, communiceert hij met een computersysteem of mobiele telefoon-app via GSM, 2G, 3G, 4G.
We gebruiken minder dan 20% van de kosten om 80% van de vraagpijnpunten op te lossen, de kosten aanzienlijk te verlagen en de levensduur te verbeteren.
Het belangrijkste is dat we verborgen gevaren van tevoren kunnen vinden, zoals bosbranden, kranen, vogelschade en alle gevaren die de transmissielijn kunnen beschadigen, en dat het inspectiepersoneel van tevoren ter plaatse kan zijn, waardoor het aantal stroomuitval aanzienlijk wordt verminderd.

Technische parameter

Camera
Sensortype	Dagvisielens: 1/4 inch CMOS Nachtzichtlens: 1/2 inch CMOS
Pixels	Dagkijklens: 16 miljoen Nachtzichtlens: 2 miljoen
Maximale resolutie	Dagvisielens: 4608×3456 Nachtzichtlens: 1920×1080
Minimale verlichting	Kleur: 0,001Lux@F1.5 Zwart-wit: 0,0005Lux@F1.5
Cameralens
Brandpuntsafstand van de lens	Dagzichtlens: 3,7 mm Nachtzichtlens: 4,9 mm
Lensopening	Dagzichtlens: F2.0 Nachtzichtlens: F1.65
Veld-van-kijkhoek	Dagzichtlens: V50,6 graden H64,3 graden D76,2 graden Nachtzichtlens: V46 graden H82 graden D94 graden
Laserradar
laser golflengte	905 nm
gezichtsveld	Niet-Herhaalde scan: 70,4 graden (horizontaal) x 77,2 graden (verticaal) Herhaald scannen: 70,4 graden (horizontaal) x 4,5 graden (verticaal)
Straaldivergentiehoek	0,03 graden (horizontaal) x 0,28 graden (verticaal)
Puntenwolk-uitvoer	240.000 punten/sec (configureerbare eerste of sterkste echo) 480.000 punten/sec (dubbele echo) 720.000 punten/sec (drievoudige echo)
Gegevensvertraging	Minder dan of gelijk aan 2 ms
Veiligheidsniveau voor het menselijk oog (HESL)	Klasse 1 (IEC 60825-1:2014)veiligheid van het menselijk oog
Professionele intelligentie
Intelligente identificatie	Ondersteunt automatische identificatie van veel voorkomende verborgen gevaren in transmissiecorridors: bouwmachines (torenkranen, kranen, pompwagens, graafmachines, bulldozers, schoppen, walsen, vorkheftrucks, heistellingen, graders, gravers, geïsoleerde bakwagens, vrachtwagens), ontbrekende armaturen (isolatoren met opgeblazen stukken, isolatoren met ontbrekende stukken, bevestigingspennen met ontbrekende pinnen), rook van heuvelbranden (rook, open vuur) en vreemde voorwerpen in geleiderdraden (vreemde voorwerpen erboven) de draden, vreemde voorwerpen onder de draden-stof-dichte netten, vreemde voorwerpen onder de draden-reflecterende films), enzovoort.
Front-analyse	Ondersteunt analyse van verborgen gevaren aan de kant van het apparaat nadat het apparaat het verborgen gevaar heeft opgemerkt, en verzendt de analyseresultaten direct terug naar de back-end, waardoor de vacuümperiode van beeldanalyse wordt verkort en de druk op de back-server wordt verminderd.
Back-{0}}toegang tot lokale opslag	Ondersteun apparatuur om de video-opname lokaal op te slaan, neem de cyclus om de opslagmodus te dekken, ondersteun de back-end op elk gewenst moment om toegang te krijgen tot de apparatuurkant van de video-opname, verlaag de verkeerskosten
Fusie analyse	Ondersteunt het op afstand activeren van LIDAR-apparaten om actief puntenwolkgegevens in het gezichtsveld te verzamelen, en fusie-analyse van verborgen gevaren in het gezichtsveld met behulp van afbeeldingen en puntenwolkgegevens
Getriggerd door een koppeling	Ondersteuning en analyse van zichtbaar lichtkoppeling, de kanaallens om het verborgen gevaar in het gezichtsveld te identificeren en te analyseren na de koppeling van LiDAR om de puntenwolkgegevens in het gezichtsveld te analyseren en de alarminformatie naar het platform te uploaden.
Video
Standaard voor videocompressie	H.264;H.265;MJPEG
Dag-naar-Nachtconversie	Tijdzonepositionering / optische detectie
Brede dynamiek (natuurkunde)	Steun
Mistdoorlaatbaarheid	Elektronisch transparante mist
Signaal-tot-ruisverhouding	Groter dan of gelijk aan 55dB
Anti-shake-functie	Elektronische stabilisatie
Internet
Netwerkprotocol	HTTP;HTTPS;TCP/IP;IPv4;RTSP;UDP;SMTP;NTP;DHCP;DNS;DDNS;IPv6;802.1x;SSL;Qos;FTP;UPnP;ICMP;SNMP;SNMPv1/v2c/v3(MIB2);IGMP;ARP;RTCP;RTP;PPPoE;IP Filter;RTMP;Bonjour;TCP;SMB;NFS;NA
Draadloze standaard	3G/4G/5G Volledige Netcom (mobiel/link/telecom)
Wifi-Fi	Ondersteund, maar alleen aanbevolen voor testen
Voeding
Voedingsmethode	Zonnepaneel plus batterij
Stroomverbruik	0,25 W (puntenwolkgegevens scannen en elke 60 minuten een foto maken) 0,35 W (puntenwolkgegevens scannen en elke 30 minuten een foto maken) (Werktijd 30S, 24 uur per dag)
Capaciteit zonnepaneel/batterij	Standaard 18V90W/12.8V50AH 20-30 dagen 12,8V 120W/12,8V50AH
Voeding	Lithium-ijzerfosfaatbatterij
Werkomgeving
Bedrijfstemperatuur	-25 graden ~+70 graden
Bedrijfsvochtigheid	Minder dan of gelijk aan 95%
Beschermingsklasse	IP67
Kader
Materiaal van de schaal	Gegoten-gegoten aluminium
Productgrootte	370,9 mm * 143,5 mm * 134,7 mm (L×B×H)
Netto gewicht	3,2 kg
Installatiemethode	Wand-gemonteerd, hoek-gemonteerd
Andere artikelen
Nachtzichtklasse	Sterrenlichtbeoordeling
Opslagcapaciteit	Optionele toevoeging-op TF-kaart 16G, 32G, 64G, 128G
Antennes	Ingebouwde-in antenne
Positioneringsfunctie	Ondersteuning GPS
MTBF	Groter dan of gelijk aan 30.000 uur
Camera-instelbaarheid	Handmatige aanpassing in alle-directionele richtingen, afhankelijk van de richting van de transmissielijn
Bewakingscyclus	Front{0}}-analyse van het standaardinterval van 5 minuten per foto, getimede retour standaard 1 uur per foto en de bemonsteringstijd kan vrij worden ingesteld; apparatuur om foto's te maken van de front--analyse, identificatie van verborgen problemen komt onmiddellijk terug, geen verborgen problemen komen terug op tijd terug
