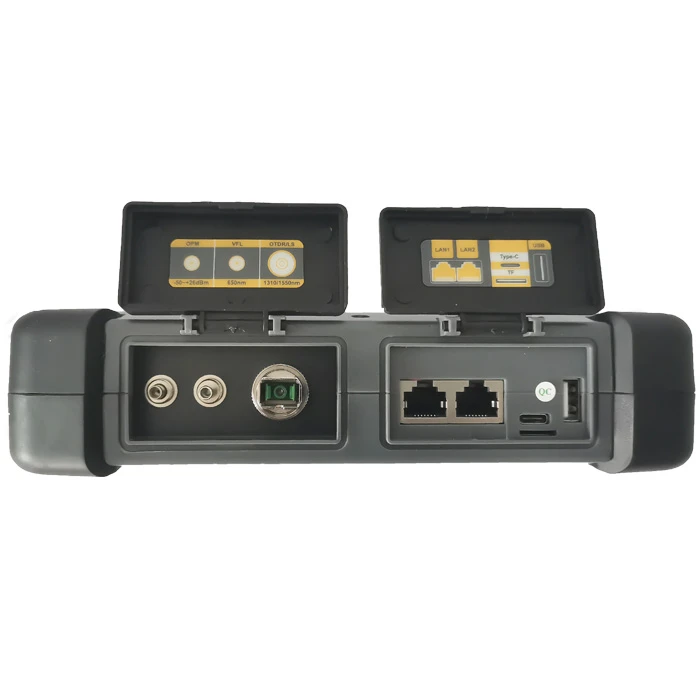

OTDR met 7 inch touchscreen
De ST3200H-serie wordt gebruikt om de lengte, het verlies en de verbindingskwaliteit van de optische vezel te testen en wordt gebruikt in de technische constructie, de test voor het onderhoud van verbindingen.
| Belangrijkste kenmerken: | |||||||||||||
● 7 inch scherm Toets plus aanraakbedieningsmodus
● Detectie van online test Voorzichtigheidsfunctie
● Rapport afdrukken Bestanden batchverwerking
● Gelijktijdige test met meerdere golflengten
● Resultaten automatische analyse
| Specificaties: | |||||||||||||
Model | A | B | C | D | E | F | G | H | I | J | L | L | M | N | O | P | ||
Type | SM | MM | SM/MM | |||||||||||||||
Golflengte | 1310/1550nm | 1310nm /1490nm/1550nm | 1310nm/1550nm/1625nm | 1310nm/1550nm/1650nm | 1310nm/1550nm/1625nm/1650nm | 1310nm /1490nm /1550nm/1625nm | 850nm/1300nm | 850nm/1300nm/1310nm/1550nm | ||||||||||
Dynamisch bereik | 32/30 | 35/33 | 38/36 | 42/40 | 45/43 | 32/30/30 | 37/35/35 | 32/30/30 | 37/35/35 | 32/30/30 | 37/35/35 | 37/35/35 | 37/35/35/35 | 26/28 | 26/28/35/33 | 26/28/37/35 | ||
Blinde zone voor gebeurtenis | 0.8 | 0.5m | 0.8m | 0.5m | 0.8m | 0.5m | 0.8m | 0.5m | 0.5m | 0.5m | 1m | |||||||
ATT Blinde zone | 4 | 3.5m | 4m | 3.5m | 4m | 3.5m | 4m | 3.5m | 3.5m | 3.5m | 6m | |||||||
Testbereik: | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | |||||||||||||||||
Pulsbreedte | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lus/2us/3us/5us/8us/10us/20us | |||||||||||||||||
Variërende nauwkeurigheid | ± (0.75m plus monsterinterval plus Q0025 procent XTest afstand) | |||||||||||||||||
Verlies nauwkeurigheid | ± 0.03d B/d B | |||||||||||||||||
Voorbeeldpunten | Groter dan of gelijk aan 256k | |||||||||||||||||
Voorbeeldresolutie: | 0.015m~16m | |||||||||||||||||
Reflectie nauwkeurigheid | ±2dB | |||||||||||||||||
Verlies resolutie | 0.01dB | |||||||||||||||||
Verliesdrempel | 0.01dB | |||||||||||||||||
Bestandsformaat | SOR standaard bestandsformaat | |||||||||||||||||
Verliesanalyse | 4-puntmethode /5-puntmethode | |||||||||||||||||
Laserveiligheidsniveau | Klasse II | |||||||||||||||||
Vernieuwingsfrequentie | 4 Hz (typ.) | |||||||||||||||||
Gegevens opslag | Intern geheugen:2 GB, 200,000curven;Externe opslag:64 GB | |||||||||||||||||
Connector | FC/UPC (verwisselbare SC ST) | |||||||||||||||||
Gegevensinterface | USB-A. Type-C-poort, RJ45 LAN 10/100Mbit/s | |||||||||||||||||
OPM | ||||||||||||||||||
Golflengtebereik: | 800nm~1700nm | |||||||||||||||||
Connector | Universele FC/SC/ST | |||||||||||||||||
Testbereik | -50dBm~ plus 26dBm/-70dBm~ plus 6dBm | |||||||||||||||||
Onzekerheid | ±5 procent | |||||||||||||||||
Kalibratie golflengte: | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||||||
L S | ||||||||||||||||||
Lasertype: | FP-LD | |||||||||||||||||
Golflengte | Consistent met OTDR-uitgangsgolflengte | |||||||||||||||||
Uitgangsvermogen: | >-5dBm(SM-vezel) | |||||||||||||||||
Modus | CW/270Hz/lkHz/2kHz | |||||||||||||||||
Stabiliteit | CW, ±0.5dB/15min (test na 15 minuten voorverwarmen) | |||||||||||||||||
Connector | FC/UPC (Verwisselbare SC,ST) VFL | |||||||||||||||||
Golflengte | 650nm plus 20nm | |||||||||||||||||
uitgangsvermogen: | Groter dan of gelijk aan 10mW | |||||||||||||||||
Modus | CW/lHz/2Hz | |||||||||||||||||
Connector | FC/UPC (Verwisselbare SC,ST) | |||||||||||||||||
De Optical Loss Test-index verwijst naar de bovenstaande lichtbron en optische vermogensmeterindex. | ||||||||||||||||||
anderen | ||||||||||||||||||
Weergave | 7-inch kleuren-LCD plus touchscreen Resolutie:800x480 | |||||||||||||||||
Stroomvoorziening | Type-C-adapter:Invoer: 100V〜240V, 50/60Hz, Uitgang:5V/3A,9V/2A,12V/1.5A Lithiumbatterij: 3.7V,10400mAh | |||||||||||||||||
werktemperatuur | -10 graad ~ plus 50 graden | |||||||||||||||||
Bewaar temperatuur | -40 graad〜plus 70 graden | |||||||||||||||||
Relatieve vochtigheid | 0〜95 procent, niet-condenserend | |||||||||||||||||
Gewicht | W 1,2 kg | |||||||||||||||||
Maat | 215 mm x 160 mm x 50 mm | |||||||||||||||||
Functies van Host:OTDR/VFL/LS/OPM/Event Map/End Detection/Optical Loss Test/Ethernet test/Remote test/File management | ||||||||||||||||||
PON OTDR-module | |||||||
Model | P1 | P2 | P3 | P4 | P5 | P6 | P7 |
Golflengte | 1310nm±20nm 1550nm±20nm | 1625nm±20nm (gefilterd) | 1650nm±5nm (Gefilterd) | 1310nm/1550nm ±20nm 1625nm±15nm (Gefilterd) | 1310/15 50nm±20nm 1650 ±5nm (gefilterd) | ||
Filter | / | High pass>1595nm lsolation>40dB (1270nm'1585nm) | Bandpassl650nm± 7nm Isolation >40dB (1650nm±10nm) | High pass>1595nm Isolation >40dB (1270nm-1585nm) | Bandpassl650nm ±7nm lsdation>40dB (1650nm±10nm) | ||
Vezeltype | G.652 | ||||||
Maximaal dynamisch bereik | 37/35dB | 38dB | 38dB | 38/36/3 6dB | 40/38/38dB | 42/40/40dB | 38/36/36dB |
Blinde zone voor gebeurtenis | 0.5m | ||||||
ATT blinde zone | 3.5m | ||||||
PON blinde zone | 30m | ||||||
Testbereik: | 10 0m/500m/l 0,25 km/2,5 km/5km/10 km/20km/4 0km/80km/ 125km/260km/420 km | ||||||
Pulsbreedte | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/lus/2us/3us/5us/8us/10us/20us | ||||||
Bereiknauwkeurigheid | ± ({{0}},75 m plus monsterinterval plus 0,0025 procent x testafstand) | ||||||
Verlies nauwkeurigheid | 0.03d B/dB | ||||||
Voorbeeldpunten | >256k | ||||||
Voorbeeldresolutie: | 0.015m~16m | ||||||
Reflectie nauwkeurigheid | ±2dB | ||||||
Verlies resolutie | ±0.001dB | ||||||
Verliesdrempel | {{0}}.0ldB | ||||||
